CAD虚线显示问题解决指南

在工程设计领域，CAD软件作为核心工具，广泛应用于建筑、机械等制图场景。然而，许多用户在使用过程中会遇到一个常见问题：CAD虚线无法正常显示，导致图纸呈现不完整或模糊。这种现象通常源于线型比例设置不当，而非软件本身的缺陷。线型比例控制着虚线的显示间隔，比例值过大或过小都会使虚线变为实线或不显示。如果不及时处理，可能影响制图效率和精度。因此，掌握正确的设置方法至关重要。本文将详细解析这一问题的根源，并提供两种实用的解决方案，帮助用户快速恢复虚线显示，确保图纸的专业性和可读性。

CAD虚线显示不出来怎么办

方法一：通过特性栏调整线型比例

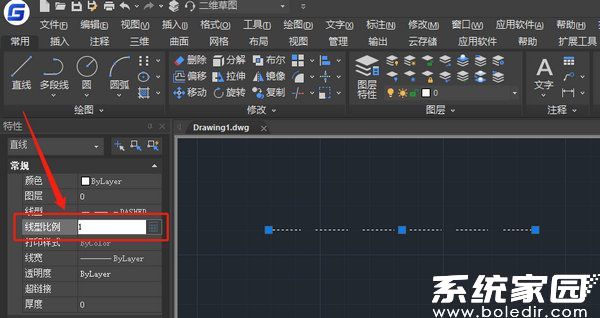

首先，在CAD软件（如浩辰CAD）中打开需要编辑的图纸文件。选中图纸中不显示的虚线对象，这一步可通过鼠标单击或框选完成。选中后，转向软件界面左侧的特性栏，通常位于绘图区的边缘。在特性栏中，仔细查找“线型比例”选项，这可能需要滚动菜单或展开子项。线型比例值默认为1或更高，但根据图纸缩放程度，它可能被误设为极端值（如0.1或10）。用户应逐步调整该值，例如从1开始测试，逐步增大或减小，观察虚线显示变化。调整后，立即查看图纸预览，虚线应恢复为清晰间隔。此方法简单高效，适用于单个对象的快速修复。操作时需注意，比例值的选择取决于图纸比例因子；过大值会使虚线间隔过宽而消失，过小值则导致间隔过密。建议以0.5-2的区间进行微调，并结合实时预览避免重复操作。下图展示了在特性栏中修改比例的界面效果。

方法二：通过线型管理器设置全局比例因子

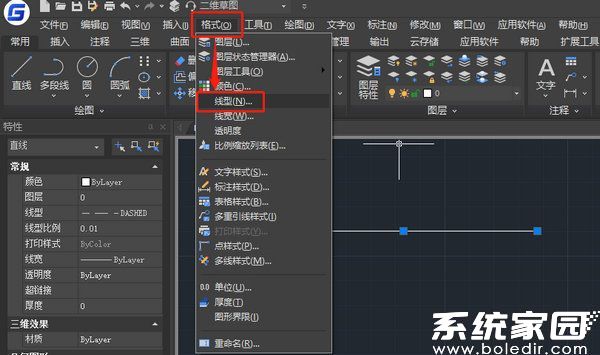

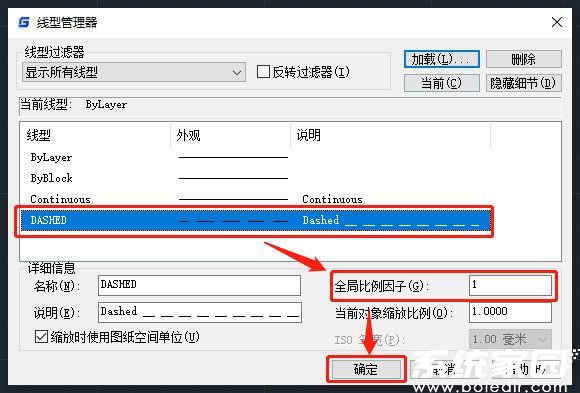

如果方法一未能解决或需要批量处理多对象，可尝试全局设置。在CAD软件中，点击顶部菜单栏的“格式”选项，然后从下拉菜单中选择“线型”。这将弹出“线型管理器”对话框，其中列出了所有可用线型。在对话框中，选中与虚线相关的线型（如DASHED或自定义类型），接着找到“全局比例因子”输入框。全局比例因子控制整个图纸的线型显示，默认值通常为1。用户应输入一个合理值（如1或0.8），并通过预览功能检查效果。点击“确定”应用更改后，返回绘图区查看虚线是否正常显示。此方法优势在于一次性调整所有线型，避免逐个对象操作，特别适合大型图纸。需要注意的是，全局比例因子应与图纸单位协调；复杂图纸中，建议先备份文件，以防意外覆盖。同时，不同CAD版本（如AutoCAD或国产软件）的菜单路径可能略有差异，但核心逻辑相同。下图显示了线型管理器的操作界面。

总之，CAD虚线显示问题多由线型比例设置错误引起，用户可通过特性栏或全局管理器轻松修复。日常操作中，建议养成定期检查比例的习惯，尤其是在导入外部图纸或调整缩放时。如遇反复失败，可排查其他因素，如线型文件是否损坏或软件更新问题，但比例调整通常是首要步骤。掌握这些技巧，能显著提升CAD使用效率，确保图纸质量。希望本指南帮助用户彻底解决虚线显示难题，助力制图工作流畅进行。
