PCB设计参数计算神器

PCB设计参数计算神器为电子工程师提供精准高效的电路板设计支持。这款专业工具通过科学算法解决PCB设计中的关键参数计算需求，帮助用户优化电路性能并提升设计效率。

核心功能

该计算工具覆盖PCB设计的全流程需求，其平面电感计算模块支持方形、六角形、八角形及圆形等多种平面电感器的精确计算。在电力系统分析方面，可快速计算PDN目标阻抗，确保电源传输稳定性。热阻计算功能则能准确评估元器件在运行状态下的结温变化。

针对特殊设计需求，嵌入式电阻计算器可根据几何参数推算电阻值，而串扰计算器通过分析导体间距、电压和信号上升时间，预测耦合电压强度。有效介电常数计算采用业界认可的Hammerstad-Jensen公式，确保微带线计算的准确性。熔断电流计算模块则依据Onderdonk方程提供导体安全电流参数。

资深硬件工程师王工评价："热阻计算功能在电源模块设计中帮我避免了过热隐患，数据与实测误差小于3%。”

应用场景

在高速电路设计中，工具能精确计算过孔寄生电容对信号完整性的影响。其载流能力计算模块为电源线路设计提供关键参数依据，避免因电流过载导致的失效问题。针对高频电路，软件可自动计算不同基材下的有效介电常数，大幅提升射频电路设计效率。

广州电子爱好者小陈反馈：“载流计算功能让我的DIY电源项目一次成功，省去反复打样成本。”

安装指南

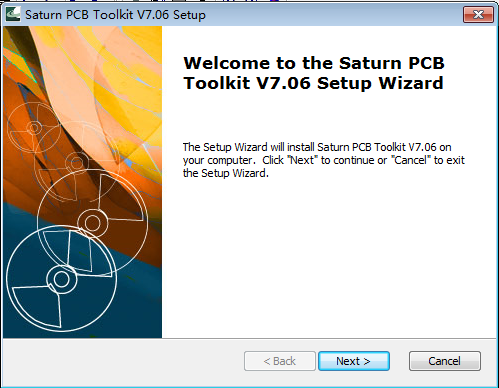

1. 获取安装包解压后，双击可执行文件启动安装程序

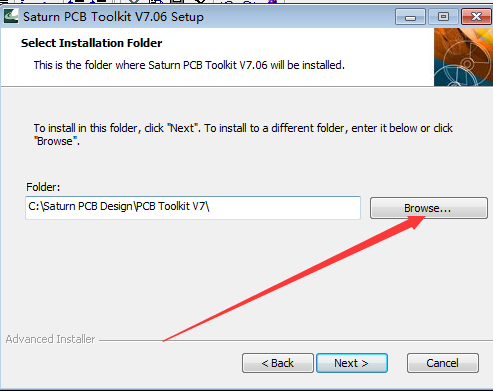

2. 通过浏览按钮自定义安装路径

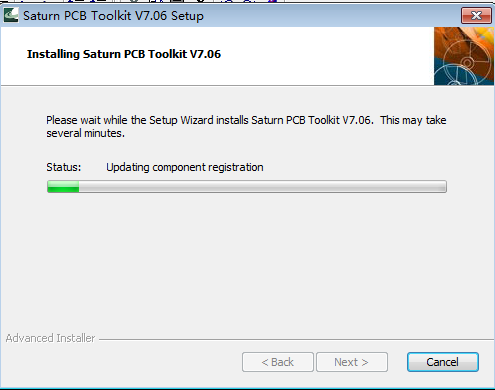

3. 等待进度条完成自动安装

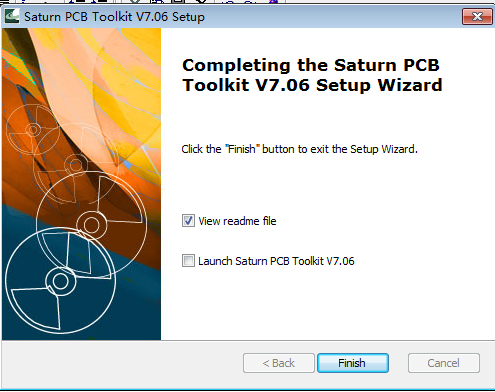

4. 显示成功提示即完成安装

参数设置

单位系统支持英制（密耳）与公制（毫米）自由切换。电镀厚度设置需区分内外层差异，外部层包含额外电镀铜层。基材库预置FR-4、 Rogers等常见板材的介电常数和玻璃化温度参数，也支持自定义材料参数输入。

温度设置包含温升和环温两个关键参数。通过指定导体允许的温升值（摄氏度）和环境温度，工具可自动计算安全载流量。基板选择直接影响阻抗计算结果，需根据实际叠层结构准确配置。

北京研发工程师赵工表示：“微带线计算模块的精度完全满足我们5G基站的设计要求。”

常见问题

波长计算方法

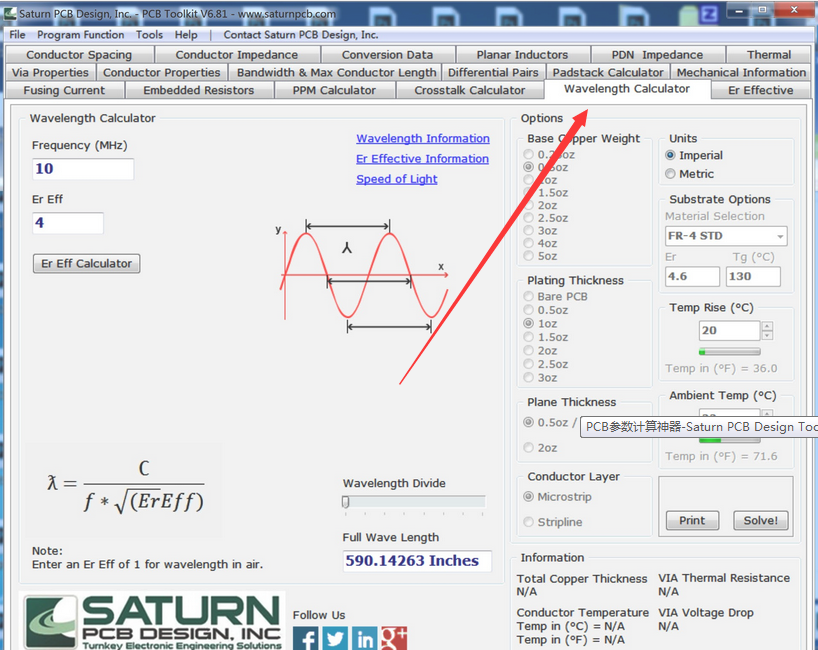

在对应功能模块输入信号频率参数，软件将自动计算并显示当前基板中的电磁波波长。该功能对天线设计和高速信号布线具有重要参考价值。

深圳电路设计师吴工分享：“串扰预测功能在HDI设计中帮我缩短了30%调试时间。”
